| Bestellcode: | N000175 |
|---|---|
| Hersteller: | Neutrik |
| Hersteller-Typ: | NBTB75CFI4 |
| Staffelung | Preis je Stck. |
|---|---|
|
Sofern nicht anders angegeben ist im angegebenen Preis die gesetzliche deutsche Umsatzsteuer (Mehrwertsteuer) in Höhe von 19% enthalten. Weitere Zuschläge auf dieses Produkt fallen nicht an. Versand- und Verpackungskosten sind im angegebenen Preis nicht enthalten und werden gesondert berechnet. |
|
| ab 1 Stck.: |
10,14€ (8,52€ zzgl. 19% USt. / MwSt.) |
| ab 10 Stck.: |
9,62€ (8,08€ zzgl. 19% USt. / MwSt.) |
| ab 50 Stck.: |
8,16€ (6,86€ zzgl. 19% USt. / MwSt.) |
| ab 100 Stck.: |
6,88€ (5,78€ zzgl. 19% USt. / MwSt.) |

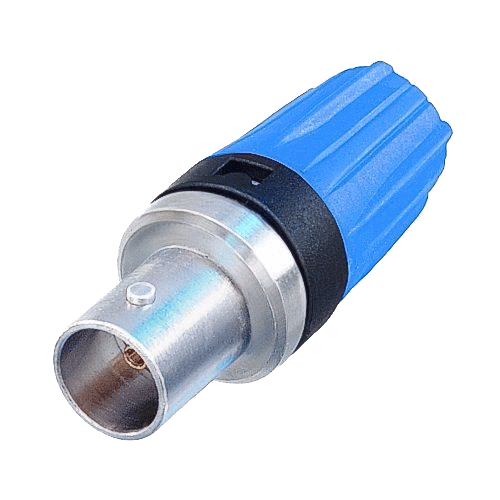

Die 75 Ohm BNC Kabelbuchse basiert auf dem Prinzip des Rear Twist Tiny Kabelsteckers von Neutrik und eignet sich für sehr dünne Coaxial-Kabel (2.5 - 3.8 mm Durchmesser). Diese Kabelbuchse verfügt über die bewährte Bajonett-Verriegelung, die so modifiziert wurde, dass der gesamte, nach hinten verlängerte Steckerkörper gedreht werden kann und somit weniger Drehmoment entsteht. Das garantiert ein einfaches Handling, selbst bei hoher Steckerdichte. Die Tiny Kabelbuchse ist die perfekte Lösung für Verlängerungen und Y-Kabel. Wie alle Neutrik BNCs bietet er ausgezeichnete Rückflussdämpfungswerte und ist daher bestens für HD Anwendungen geeignet.
- Passende Kabel: CAE MC75 Sommer 600-0701 Sommer 600-20-03 (05) Sommer 600-025-03 (05)
- Crimp Grösse: Pin: 1.6 mm (square) Schirm: 4.06 mm (hex)
- Die Bayonett-Verriegelung bietet sich für versenkte Einbaubuchsen an, da der Kabelstecker an der hervorstehenden Knickschutztülle (Patent DE 100 48507) gedreht werden kann.
- Einfache Handhabung bei sehr engen Platzverhältnissen.
- Exakte 75 Ohm Impedanz, ideal für HD Signale (geringste Rückflussdämpfung).
- Perfekte Lösung für Y-Kabel und Verlängerungen.
- Vereinfachte Montage von dünnen und Multicore Kabeln.
- Bei der Montage gibt das Einrasten des Steckerpins in den Isolator ein taktiles Feedback.
- Ausgezeichneter Kabelschutz und Zugentlastung.
- Zerspanend hergestellte Messingteile in Präzisionsqualität für eine hervorragende Lebensdauer.
- Verbindungstyp: BNC 75 Ohm female
- elektrische Daten Signaltyp: HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV Durchgangswiderstand: max. 3 mOhm (inner) Durchschlagsfestigkeit: 0,75 kVdc Impedanz: 75 Ohm Isolationswiderstand: mind. 5 GOhm Nennspannung: 250 V VSWR: max. 1.10 / mind. 26 dB up to 1 GHz max. 1.14 / mind. 24 dB up to 2 GHz max. 1.22 / mind. 20 dB up to 3 GHz
- mechanische Daten Kabeldurchmesser: 2.9 mm Kabel Zugentlastung: mind. 30 N (Center) Crimp Mass: 4,06 Hex crimp (shield) acc. MIL22520/5-39(B) 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2) Einsteckkraft: max. 25 N Lebensdauer: mind. 1000 mating cycles Verriegelung: Bayonett Cable anchoring: Jacket crimping
- Material Kontakte: Bronze (CuSn6), 0.2 µm AuCo over 2 µm NiP15 (Ground contact) Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact) Einsatz: Teflon PTFE Gehäuse: Brass (CuZn39Pb3) Gehäusebeschichtung: Optalloy
- Umgebungsbedingungen Normenkompatibilität: IEC 6016908, MIL 348A Temperaturbereich: -30°C bis +85°C Contact crimpability: Complies with IEC 60803 and IEC 60352-2
