| Bestellcode: | H000005 |
|---|---|
| Hersteller: | Harting |
| Hersteller-Typ: | 09 33 006 2601 |
| Farbe: | grau |
| Staffelung | Preis je Stck. |
|---|---|
|
Sofern nicht anders angegeben ist im angegebenen Preis die gesetzliche deutsche Umsatzsteuer (Mehrwertsteuer) in Höhe von 19% enthalten. Weitere Zuschläge auf dieses Produkt fallen nicht an. Versand- und Verpackungskosten sind im angegebenen Preis nicht enthalten und werden gesondert berechnet. |
|
| ab 1 Stck.: |
8,27€ (6,95€ zzgl. 19% USt. / MwSt.) |
| ab 10 Stck.: |
6,62€ (5,56€ zzgl. 19% USt. / MwSt.) |

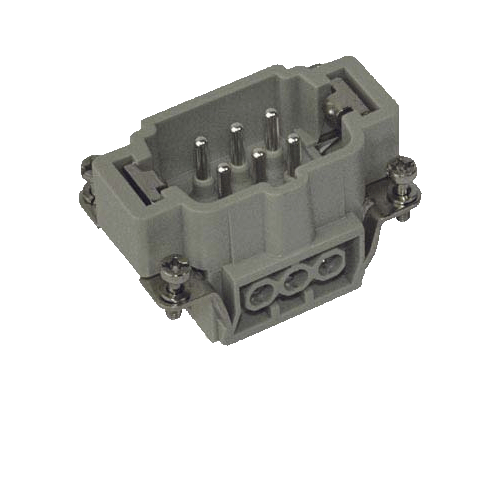

- Harting Han 6 E Kontakteinsatz 6polig + PE male (stromempfangend)
- Schraubanschluß mit Drahtschutz (keine Aderendhülsen notwending)
- Bemessungsstrom max. 16A
- Bemessungsspannung 500V
- Prüfspannung 3kV
- Verschmutzungsgrad 3 (C)
- max. 2,5mm² (AWG14)
- Werkstoff Polycarbonat
- Temperaturbereich -40°C bis +125°C
- Anzugs-, Prüfdrehmoment 0,5 Nm
- Empfohlene Schraubendreherklinge: 0,5 x 3,5. Für PE-Klemme 0,5 x 3,5 oder PlusMinus Größe 1 + 2
- Abisolierlänge: 7mm
In der Anschlußbelegung gemäß DIN 15568-8 April 1998 (Elektrisches Energieverteilungssystem für Film- und Fernsehproduktionsstätten, Teil 8: Multicore-Systeme) ist dieser Steckverbinder nicht vorgesehen. Folgende Anschlußbelegungen sind jedoch u. U. verbreitet: Phase Kanal 1 auf Pin 1 Phase Kanal 2 auf Pin 2 Phase Kanal 3 auf Pin 3 Phase Kanal 4 auf Pin 4 Null alle Kanäle auf Pin 5 und Pin 6 oder Phase Kanal 1 auf Pin 1, Null Kanal 1 auf Pin 4 Phase Kanal 2 auf Pin 2, Null Kanal 2 auf Pin 5 Phase Kanal 3 auf Pin 3, Null Kanal 3 auf Pin 6 Wie bei Schuko-Steckern sind die Steckausführungen stromempfangend und die Buchsenausführungen stromgebend.
