| Bestellcode: | N000213 |
|---|---|
| Hersteller: | Neutrik |
| Hersteller-Typ: | NC3FD-H-BAG |
| Farbe: | schwarz |
| Staffelung | Preis je Stck. |
|---|---|
|
Sofern nicht anders angegeben ist im angegebenen Preis die gesetzliche deutsche Umsatzsteuer (Mehrwertsteuer) in Höhe von 19% enthalten. Weitere Zuschläge auf dieses Produkt fallen nicht an. Versand- und Verpackungskosten sind im angegebenen Preis nicht enthalten und werden gesondert berechnet. |
|
| ab 1 Stck.: |
7,79€ (6,55€ zzgl. 19% USt. / MwSt.) |
| ab 10 Stck.: |
7,38€ (6,20€ zzgl. 19% USt. / MwSt.) |
| ab 50 Stck.: |
6,30€ (5,29€ zzgl. 19% USt. / MwSt.) |
| ab 100 Stck.: |
5,33€ (4,48€ zzgl. 19% USt. / MwSt.) |

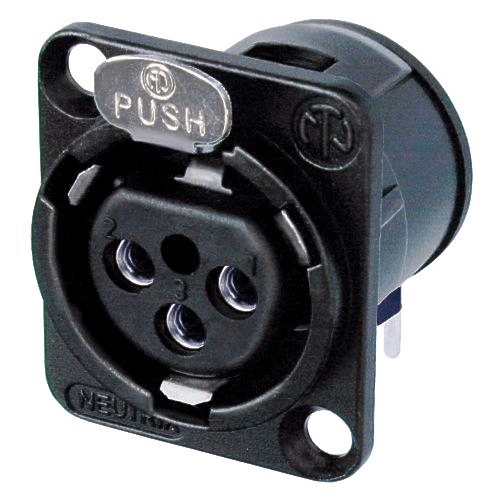

- 3 polige Chassisbuchse, horizontale Leiterplattenmontage (abgewinkelte Pins), schwarzes Gehäuse, Silber beschichtete Kontakte
- Kontakteinsatz und Gehäuse können getrennt voneinander montiert werden: Der Einsatz kann von hinten aus dem Stecker genommen werden und mit einen internen Riegel wieder fixiert werden - dies ermöglicht die Einbaubuchse auf der Leiterplatte zu montieren und zu testen bevor sie ins Gehäuse eingesetzt wird.
- Der Metallflansch der Buchse kann wahlweise von vorne oder hinten an der Frontplatte verschraubt werden. Die Befestigung erfolgt mit M3-Schrauben oder -Nieten, die Buchse hat entsprechende Bohrungen mit 3,4mm Durchmesser
- D-Form Metallgehäuse
- Durch 3 Schrimkontakte optimal gegen HF geschützt
- Verbindungstyp: XLR 3polig female
- elektrische Daten Kapazität zwischen Kontakten: max. 4 pF Durchgangswiderstand: max. 5 mOhm Durchschlagsfestigkeit: 1,5 kVdc Isolationswiderstand: mind. 2 GOhm (initial), mind. 1 G? (after damp heat test) Nennstrom pro Kontakt: 6 A Nennspannung: 50 V
- mechanische Daten Einsteckkraft: max. 20 N Aussteckkraft: max. 20 N Lebensdauer: mind. 1000 Steckzyklen Anschlussart: horizontale Platinenmontage (abgewinkelte Pins) Verriegelung: latch lock Gehäuseform: D
- Material Kontaktbeschichtung: 2 µm Silber über 2 µm Nickel Kontakte: Bronze (CuSn6) Einsatz: Polyamide (PA 6.6 30 % GR) Verriegelungselement: Stahl Ck67 Gehäuse: Zink Druckguss (ZnAl4Cu1) Gehäusebeschichtung: schwarz verchromt
- Umgebungsbedingungen Zulassungen: UL Entflammbarkeit: UL 94 HB Normenkompatibilität: IEC 61076-2-103 Schutzklasse: IP 40 Lötbarkeit: entspricht IEC 68-2-20 Temperaturbereich: -30°C bis +80°C
Neutrik NC3FD-H, Neutrik NC3FD-H-B und Neutrik NC3FD-H-BAG sind größtenteils identisch und unterscheiden sich lediglich in der Kontaktbeschichtung (versilbert oder vergoldet) und in der Gehäusefarbe (nickel oder schwarz): NC3FD-H: Gehäuse nickel, Kontakte versilbert NC3FD-H-BAG: Gehäuse schwarz, Kontakte versilbert NC3FD-H-B: Gehäuse schwarz, Kontakte vergoldet Diese Buchsen gibt es noch anstatt mit Durchgangsbohrungen mit integriertem M3-Gewinde für eine schnelle Montage der Buchsen hinter die Frontplatte: NC3FDM3-H: Gehäuse nickel, Kontakte versilbert NC3FDM3-H-BAG: Gehäuse schwarz, Kontakte versilbert NC3FDM3-H-B: Gehäuse schwarz, Kontakte vergoldet Die Buchsen für vertikale Platinenmontage (mit geraden statt abgewinkelten Pins) haben die gleichen Bezeichnungen, jedoch statt des H (für horizontal) ein V (für vetikal). Die male-Variante hat entsprechend statt des F (für female) ein M (für male) in der Typenbezeichnung.
