| Bestellcode: | N001242 |
|---|---|
| Hersteller: | Neutrik |
| Hersteller-Typ: | NC3FDM3-H-B |
| Farbe: | schwarz |
| Staffelung | Preis je Stck. |
|---|---|
|
Sofern nicht anders angegeben ist im angegebenen Preis die gesetzliche deutsche Umsatzsteuer (Mehrwertsteuer) in Höhe von 19% enthalten. Weitere Zuschläge auf dieses Produkt fallen nicht an. Versand- und Verpackungskosten sind im angegebenen Preis nicht enthalten und werden gesondert berechnet. |
|
| ab Stck.: |
auf Anfrage€ (€ zzgl. 19% USt. / MwSt.) |

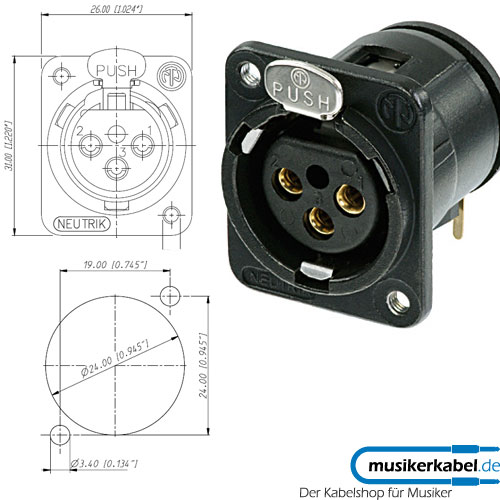

- 3 polige Chassisbuchse, horizontale Leiterplattenmontage (abgewinkelte Pins), schwarzes Gehäuse, Gold beschichtete Kontakte, integrierte M3-Gewinde
- Kontakteinsatz und Gehäuse können getrennt voneinander montiert werden: Der Einsatz kann von hinten aus dem Stecker genommen werden und mit einen internen Riegel wieder fixiert werden - dies ermöglicht die Einbaubuchse auf der Leiterplatte zu montieren und zu testen bevor sie ins Gehäuse eingesetzt wird.
- Der Metallflansch der Buchse wird mit Hilfe der integrierten M3-Gewinde hinter die Frontplatte montiert.
- D-Form Metallgehäuse
- Durch 3 Schrimkontakte optimal gegen HF geschützt
- Verbindungstyp: XLR 3polig female
- elektrische Daten Kapazität zwischen Kontakten: max. 4 pF Durchgangswiderstand: max. 5 mOhm Durchschlagsfestigkeit: 1,5 kVdc Isolationswiderstand: mind. 2 GOhm (initial), mind. 1 G? (after damp heat test) Nennstrom pro Kontakt: 6 A Nennspannung: 50 V
- mechanische Daten Einsteckkraft: max. 20 N Aussteckkraft: max. 20 N Lebensdauer: mind. 1000 Steckzyklen Anschlussart: horizontale Platinenmontage (abgewinkelte Pins) Verriegelung: latch lock Gehäuseform: D
- Material Kontaktbeschichtung: 0,2 µm hartvergoldet über 2 µm Nickel Kontakte: Bronze (CuSn6) Einsatz: Polyamide (PA 6.6 30 % GR) Verriegelungselement: Stahl Ck67 Gehäuse: Zink Druckguss (ZnAl4Cu1) Gehäusebeschichtung: schwarz verchromt
- Umgebungsbedingungen Zulassungen: UL Entflammbarkeit: UL 94 HB Normenkompatibilität: IEC 61076-2-103 Schutzklasse: IP 40 Lötbarkeit: entspricht IEC 68-2-20 Temperaturbereich: -30°C bis +80°C
Neutrik NC3FDM3-H, Neutrik NC3FDM3-H-B und Neutrik NC3FDM3-H-BAG sind größtenteils identisch und unterscheiden sich lediglich in der Kontaktbeschichtung (versilbert oder vergoldet) und in der Gehäusefarbe (nickel oder schwarz): NC3FDM3-H: Gehäuse nickel, Kontakte versilbert NC3FDM3-H-BAG: Gehäuse schwarz, Kontakte versilbert NC3FDM3-H-B: Gehäuse schwarz, Kontakte vergoldet Diese Buchsen gibt es noch anstatt mit M3-Gewinde auch mit Durchgangsbohrungen: NC3FD-H: Gehäuse nickel, Kontakte versilbert NC3FD-H-BAG: Gehäuse schwarz, Kontakte versilbert NC3FD-H-B: Gehäuse schwarz, Kontakte vergoldet Die Buchsen für vertikale Platinenmontage (mit geraden statt abgewinkelten Pins) haben die gleichen Bezeichnungen, jedoch statt des H (für horizontal) ein V (für vetikal). Die male-Variante hat entsprechend statt des F (für female) ein M (für male) in der Typenbezeichnung.
