| Bestellcode: | H000035 |
|---|---|
| Hersteller: | Harting |
| Hersteller-Typ: | 09 33 010 2601 |
| Farbe: | grau |
| Staffelung | Preis je Stck. |
|---|---|
|
Sofern nicht anders angegeben ist im angegebenen Preis die gesetzliche deutsche Umsatzsteuer (Mehrwertsteuer) in Höhe von 19% enthalten. Weitere Zuschläge auf dieses Produkt fallen nicht an. Versand- und Verpackungskosten sind im angegebenen Preis nicht enthalten und werden gesondert berechnet. |
|
| ab 1 Stck.: |
9,59€ (8,06€ zzgl. 19% USt. / MwSt.) |
| ab 10 Stck.: |
7,66€ (6,44€ zzgl. 19% USt. / MwSt.) |

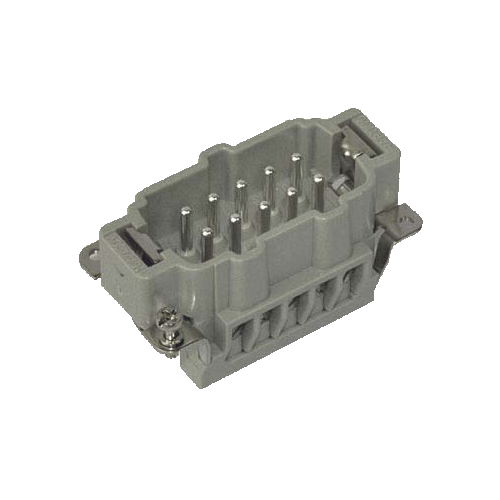

- Harting Han 10 E Kontakteinsatz 16polig + PE male (stromempfangend)
- Schraubanschluß mit Drahtschutz (keine Aderendhülsen notwending)
- Bemessungsstrom max. 16A
- Bemessungsspannung 500V
- Prüfspannung 3kV
- Verschmutzungsgrad 3 (C)
- max. 2,5mm² (AWG14)
- Werkstoff Polycarbonat
- Temperaturbereich -40°C bis +125°C
- Anzugs-, Prüfdrehmoment 0,5 Nm
- Empfohlene Schraubendreherklinge: 0,5 x 3,5. Für PE-Klemme 0,5 x 3,5 oder PlusMinus Größe 1 + 2
- Abisolierlänge: 7mm
Anschlußbelegung gemäß DIN 15568-8 April 1998 (Elektrisches Energieverteilungssystem für Film- und Fernsehproduktionsstätten, Teil 8: Multicore-Systeme): System 2, 4 Stromkreise: Kanal 1 bis 4 L auf Pin 1 bis 4 Kanal 1 bis 4 N auf Pin 6 bis 9 PE an PE-Kontakt 9 Adern 10A/13A 1,5mm² max. 50m (Leitungsschutzschalter C) 10A/13A 1,5mm² max. 60m (Leitungsschutzschalter B) 16A 2,5mm² max. 75m (Leitungsschutzschalter C) 16A 2,5mm² max. 90m (Leitungsschutzschalter B) Wie bei Schuko-Steckern sind die Steckausführungen stromempfangend und die Buchsenausführungen stromgebend.
